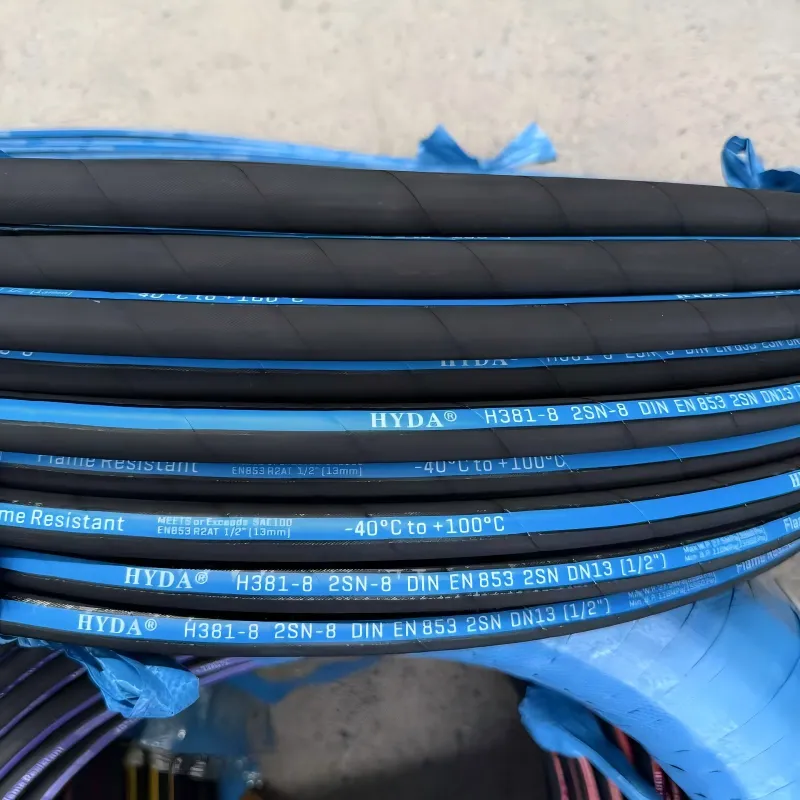

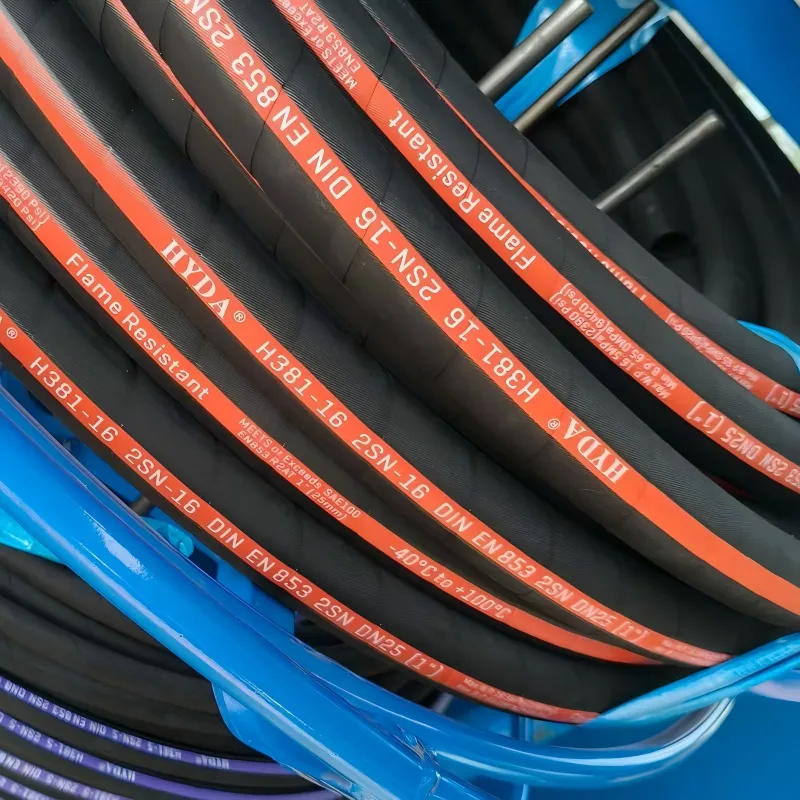

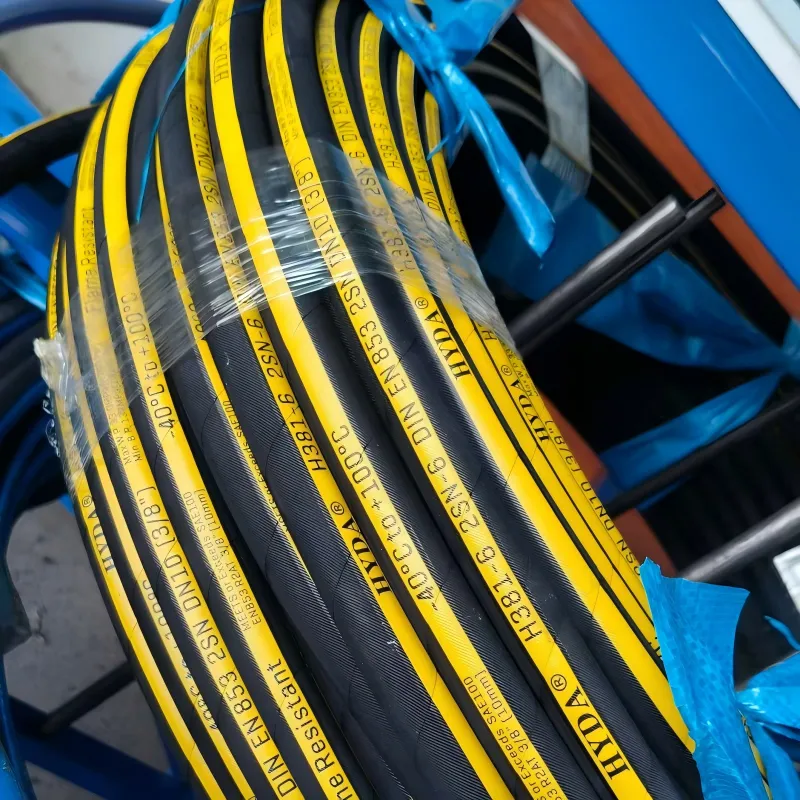

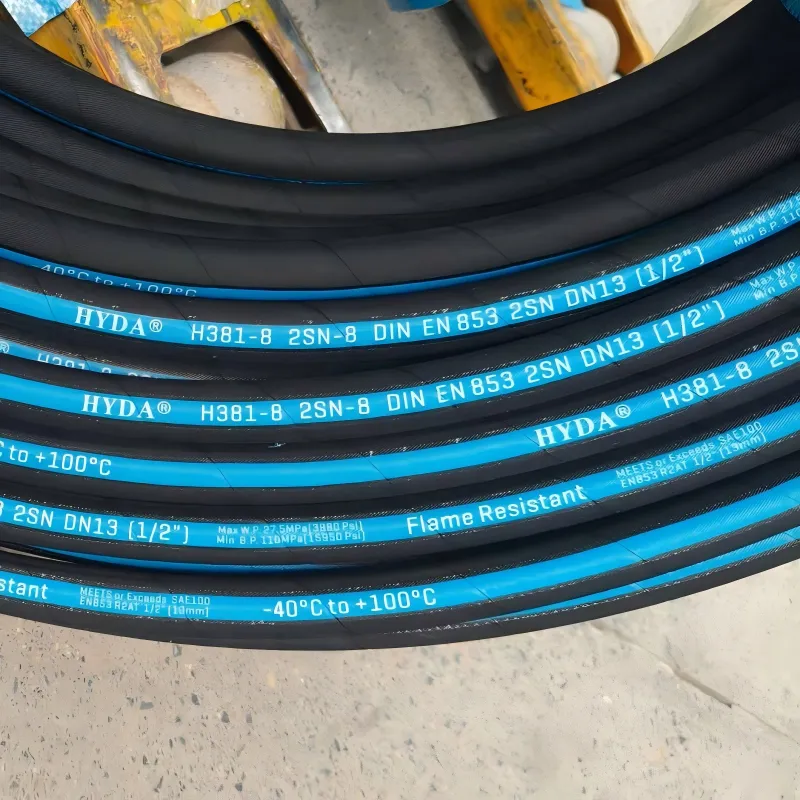

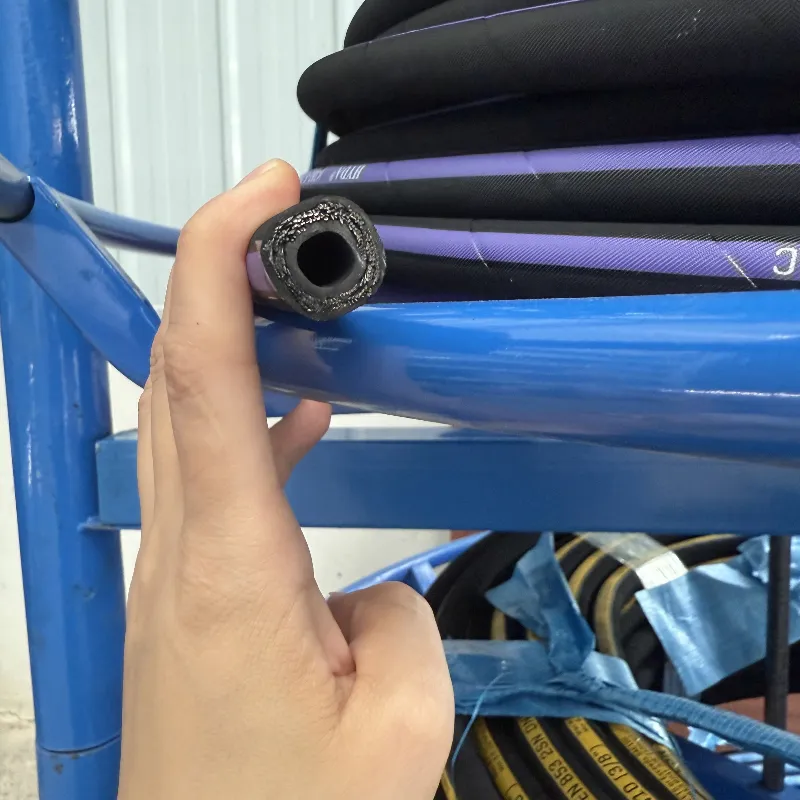

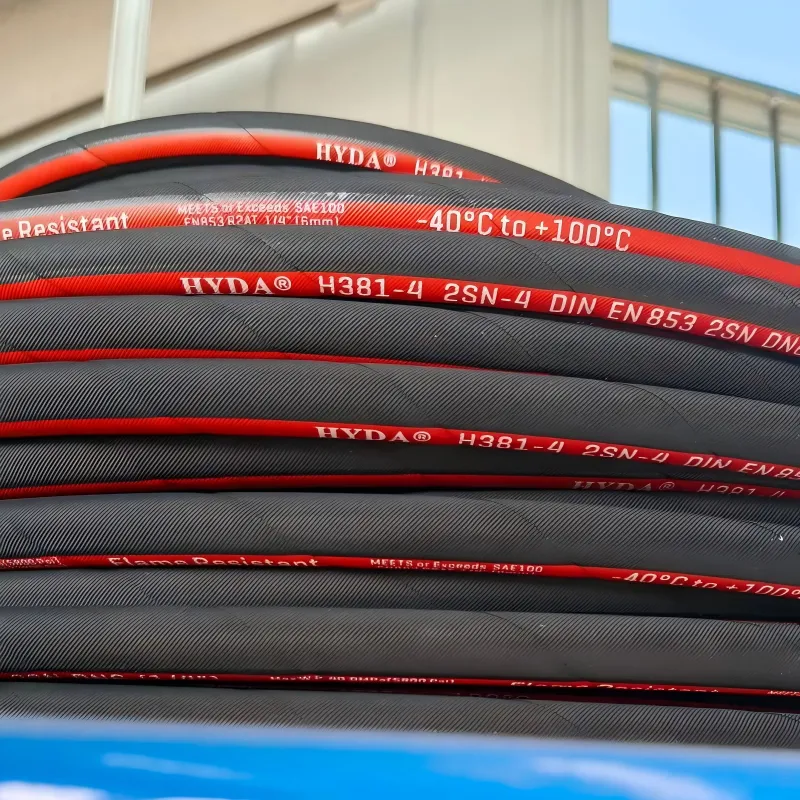

Рукав с двумя стальными оплётками H381

Описание продукта H381 Рукав с двумя стальными оплётками ISO 1436 TYPE 2SN / SAE 100R2 TYPE AT / DIN EN 853 TYPE 2SN Рабочие среды: жидкости на нефтяной основе, водно-гликолевые жидкости, смазочные масла, воздух и вода. При использовании для воздуха с давлением выше 1,7 МПа рукав должен им...

Отправить заявку Скачать PDF

Описание

маркер

Описание продукта

H381

Рукав с двумя стальными оплётками

ISO 1436 TYPE 2SN / SAE 100R2 TYPE AT / DIN EN 853 TYPE 2SN

Внутренний слой: синтетический каучук

Усиливающий слой: две стальные оплётки

Наружный слой: синтетический каучук

Температурный диапазон: от -40 °C до +100 °C

Исключения: воздух: макс. +70 °C; вода: макс. +85 °C

Рукав с двумя стальными оплётками H381 (2)

Рукав с двумя стальными оплётками H381 (3)

Рукав с двумя стальными оплётками H381 (4)

Технические параметры

Размер	Внутренний диаметр		Внутренний диаметр		Наружный диаметр рукава Толщина наружного слоя			Макс. рабочее давление	Пробное давление	Мин. разрывное давление	Мин. радиус изгиба	Справочная масса
дюйм	мин.	макс.	мин.	макс.	макс	мин.	макс	МПа	МПа	МПа	мм	кг/м
3/16-1	4.6	5.4	9	10	12.5	0.8	1.5	25	50	100	90	0.2
36982	6.2	7	10.6	11.6	14.1	0.8	1.5	22.5	45	90	100	0.23
5/16-1	7.7	8.5	12.1	13.3	15.7	0.8	1.5	21.5	43	85	115	0.28
37834	9.3	10.1	14.5	15.7	18.1	0.8	1.5	18	36	72	130	0.33
36923	12.3	13.5	17.5	19	21.4	0.8	1.5	16	32	64	180	0.4
38565	15.5	16.7	20.6	22.2	24.5	0.8	1.5	13	26	52	200	0.48
37712	18.6	19.8	24.6	26.2	28.5	0.8	1.5	10.5	21	42	240	0.62
46023	25	26.4	32.5	34.1	36.6	0.8	1.5	8.8	17.5	35	300	0.91
40634	31.4	33	39.3	41.7	44.8	1	2	6.3	13	25	420	1.18
40575	37.7	39.3	45.6	48	52.1	1.3	2.5	5	10	20	500	1.42
46054	50.4	52	58.7	61.7	65.5	1.3	2.5	4	8	16	630	1.9
3/16-2	4.6	5.4	10.6	11.6	14.1	0.8	1.5	41.5	83	166	90	0.32
36983	6.1	7	12.1	13.3	15.7	0.8	1.5	40	80	160	100	0.35
5/16-2	7.7	8.5	13.7	14.9	17.3	0.8	1.5	35	70	140	115	0.41
37835	9.3	10.1	16.1	17.3	19.7	0.8	1.5	33	66	132	130	0.5
36924	12.3	13.5	19	20.6	23	0.8	1.5	27.5	55	110	180	0.62
38566	15.5	16.7	22.2	23.8	26.2	0.8	1.5	25	50	100	200	0.72
37713	18.6	19.8	26.2	27.8	30.1	0.8	1.5	21.5	43	85	240	0.92
46024	25	26.4	34.1	35.7	38.9	0.8	1.5	16.5	32.5	65	300	1.3
40635	31.4	33	43.3	45.7	49.5	1	2	12.5	25	50	420	1.8
40576	37.7	39.3	49.6	52	55.9	1.3	2.5	9	18	36	500	2.2
46055	50.4	52	62.3	64.7	68.6	1.3	2.5	8	16	32	630	3

Модель	Внутренний диаметр рукава				Наружный диаметр рукава	Максимальное рабочее давление		Минимальный радиус изгиба	Масса
Модель	DN	дюйм	разм	мм	мм	МПа	psi	мм	кг/м
381-4	6	1/4	-4	6.3	15	46.0	5800	100	0.39
381-5	8	5/16	-5	8	16.6	36.0	5250	115	0.42
381-6	10	3/8	-6	10	19	35.0	5000	125	0.55
381-8	12	1/2	-8	12.5	22.2	29.7	4250	180	0.67
381-10	16	5/8	-10	16	25.4	25.0	3625	200	0.77
381-12	19	3/4	-12	19	29.3	21.5	3125	240	1.00
381-16	25	1/1	-16	25	37.8	17.5	2500	300	1.49
381-20	31	1-1/4	-20	31.5	47.5	15.7	2250	420	2.16
381-24	38	1-1/2	-24	38	55	12.5	1800	500	2.73
381-32	51	2	-32	51	67	9.0	1300	630	3.35

Рабочие среды: жидкости на нефтяной основе, водно-гликолевые жидкости, смазочные масла, воздух и вода. При использовании для воздуха с давлением выше 1,7 МПа рукав должен иметь перфорацию.
Внутренний слой: синтетический каучук
Усиливающий слой: две стальные оплётки
Наружный слой: синтетический каучук
Температурный диапазон: от -40 °C до +100 °C
Исключения: воздух: макс. +70 °C; вода: макс. +85 °C
